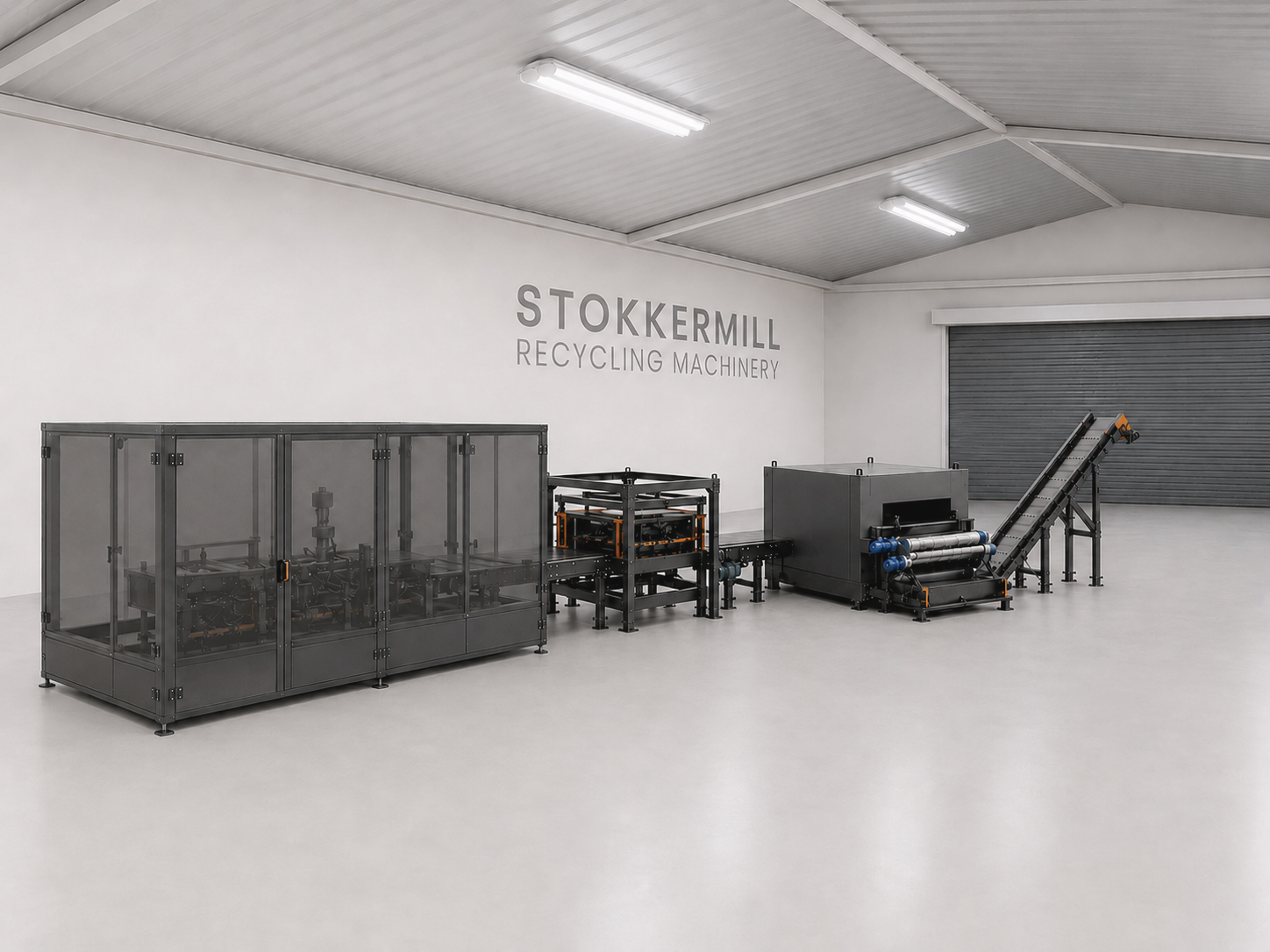

太陽光パネルの構造

パネルは、シリコンの塊に配線を載せただけのものではありません。

1. 01アルミフレーム

   ラミネート全体を囲みます。

2. 02表面ガラス

   厚く剛性のある前面の保護板。これだけでパネルの厚さの約3分の2、重量の70%を占めます。

   標準的な厚さ 2.0 – 4.0 mm (標準3.2 mm)

3. 03EVA

   エチレン酢酸ビニル:ガラスとセルを接着する透明なポリマーフィルム。

   標準的な厚さ 0.40 – 0.60 mm

4. 04シリコンセル

   セル表面には、厚さわずか数ミクロンの銀系金属ペーストがスクリーン印刷され、電流を集めるグリッドを形成しています。

   標準的な厚さ 0.15 – 0.18 mm

5. 05錫めっき銅リボン

   リボンとバスバーがセル同士を接続します。単に載っているわけでも、引き抜けるわけでもありません。封止材の中に埋め込まれ、融着しています。厚さはコピー用紙2枚程度です。

   標準的な厚さ 0.15 – 0.30 mm

6. 062層目のEVA

   セルをパネルの裏面に接着します。

   標準的な厚さ 0.40 – 0.60 mm

7. 07Backsheet

   裏面のポリマーシート。ガラス・ガラスモジュールでは2枚目のガラスに置き換わります。

   標準的な厚さ 0.30 – 0.40 mm

8. 08ジャンクションボックス

   出力ケーブルを通じてパネルを外部と接続します。
