Comment est fait un panneau solaire

Un panneau n’est pas un bloc de silicium avec quelques fils posés dessus.

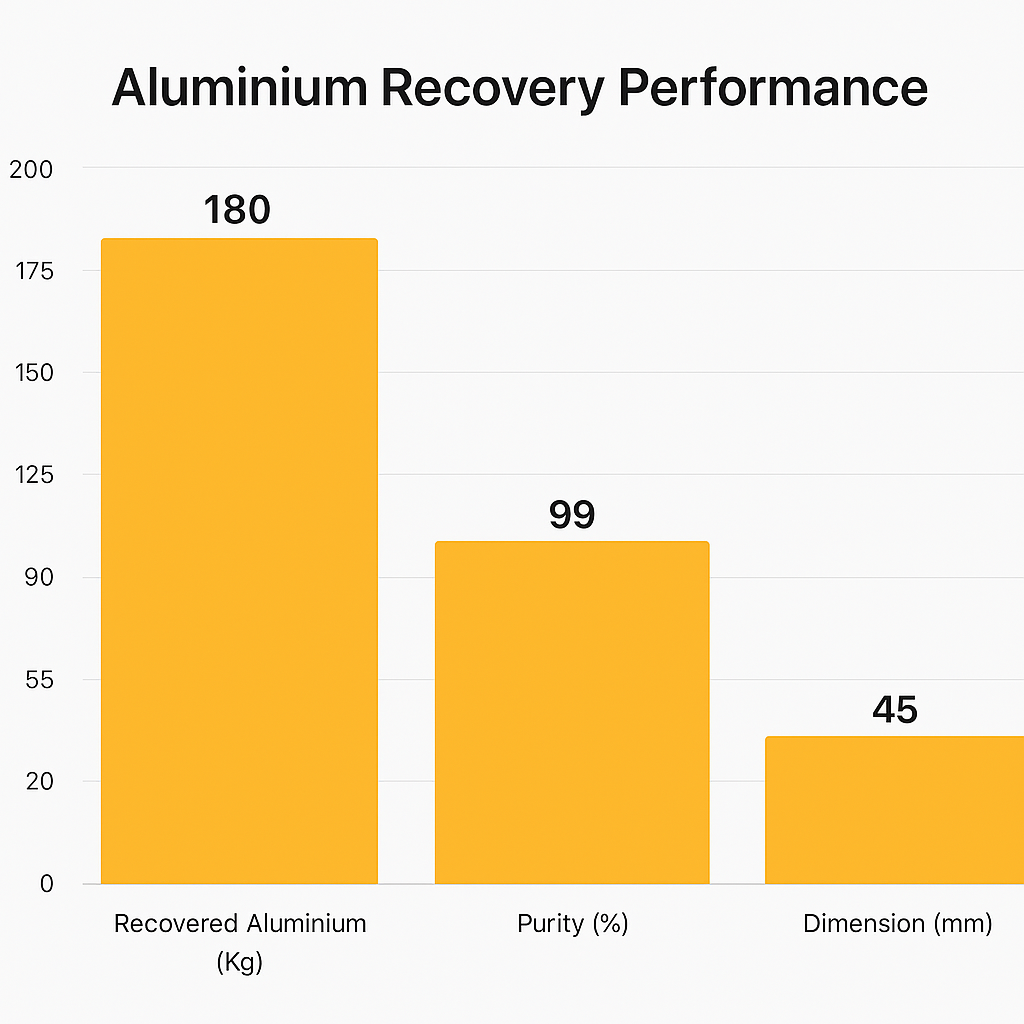

1. 01Cadre en aluminium

   Enserre l’ensemble du laminé.

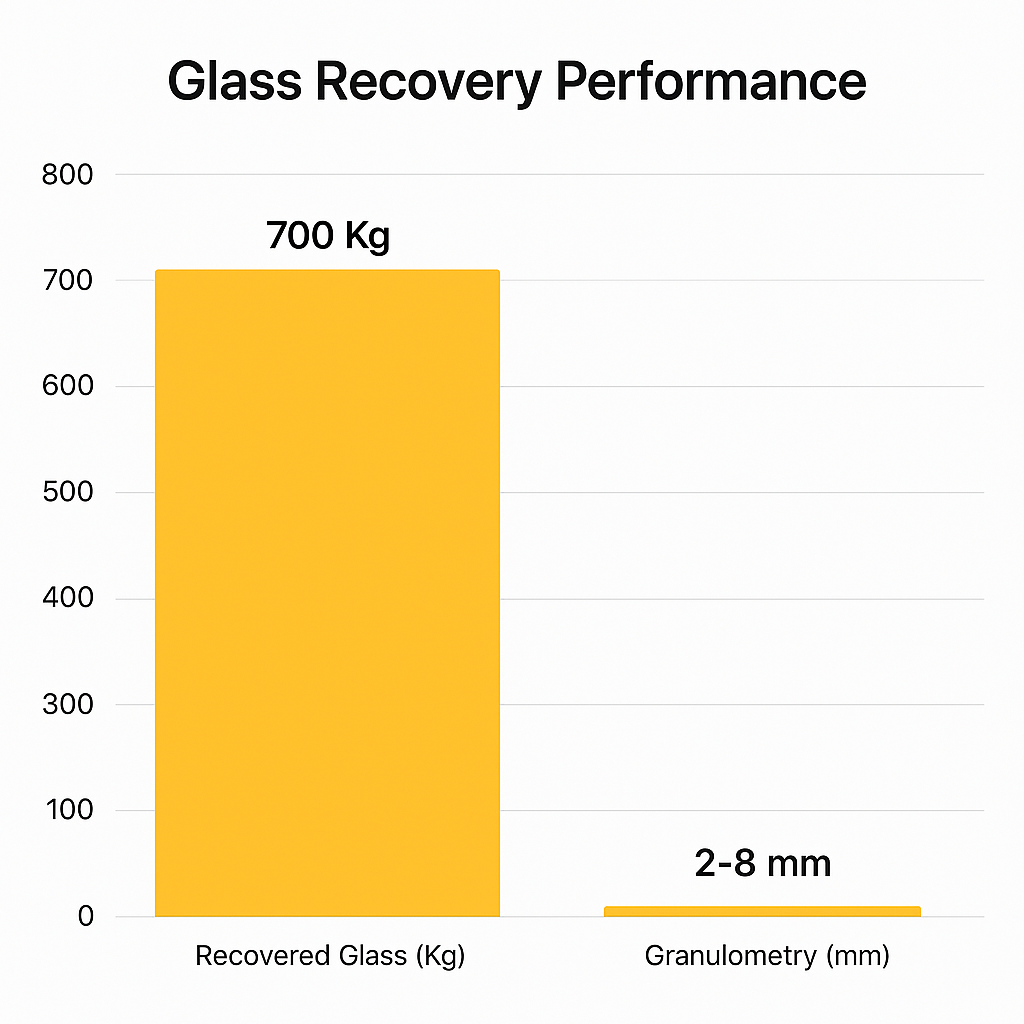

2. 02Verre frontal

   La plaque de protection avant, épaisse et rigide. À lui seul, il représente environ les deux tiers de l’épaisseur du panneau et 70 % de son poids.

   Épaisseur typique 2,0 – 4,0 mm (généralement 3,2 mm)

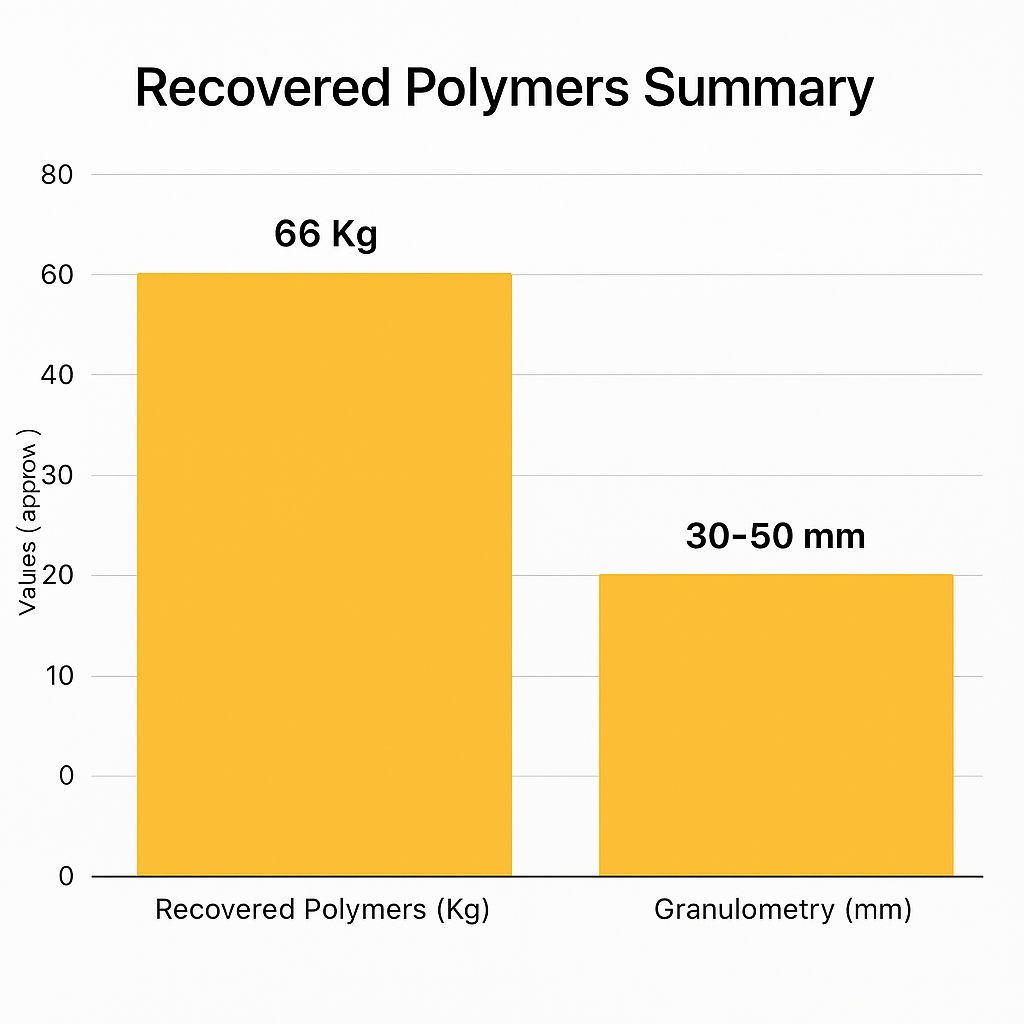

3. 03EVA

   Éthylène-acétate de vinyle : un film polymère transparent qui colle le verre à la cellule.

   Épaisseur typique 0,40 – 0,60 mm

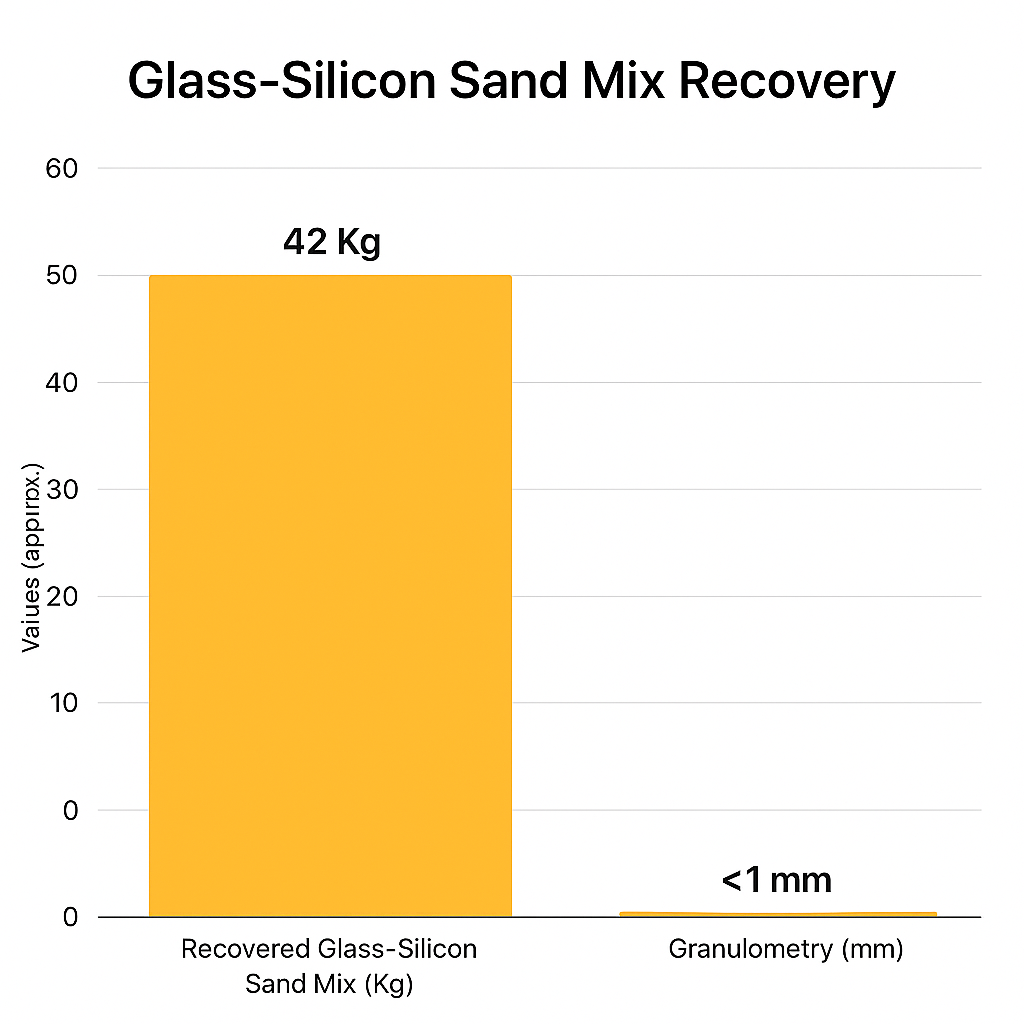

4. 04Cellules en silicium

   Une pâte métallique à base d’argent, sérigraphiée sur la surface de la cellule sur quelques microns d’épaisseur, forme la grille de collecte du courant.

   Épaisseur typique 0,15 – 0,18 mm

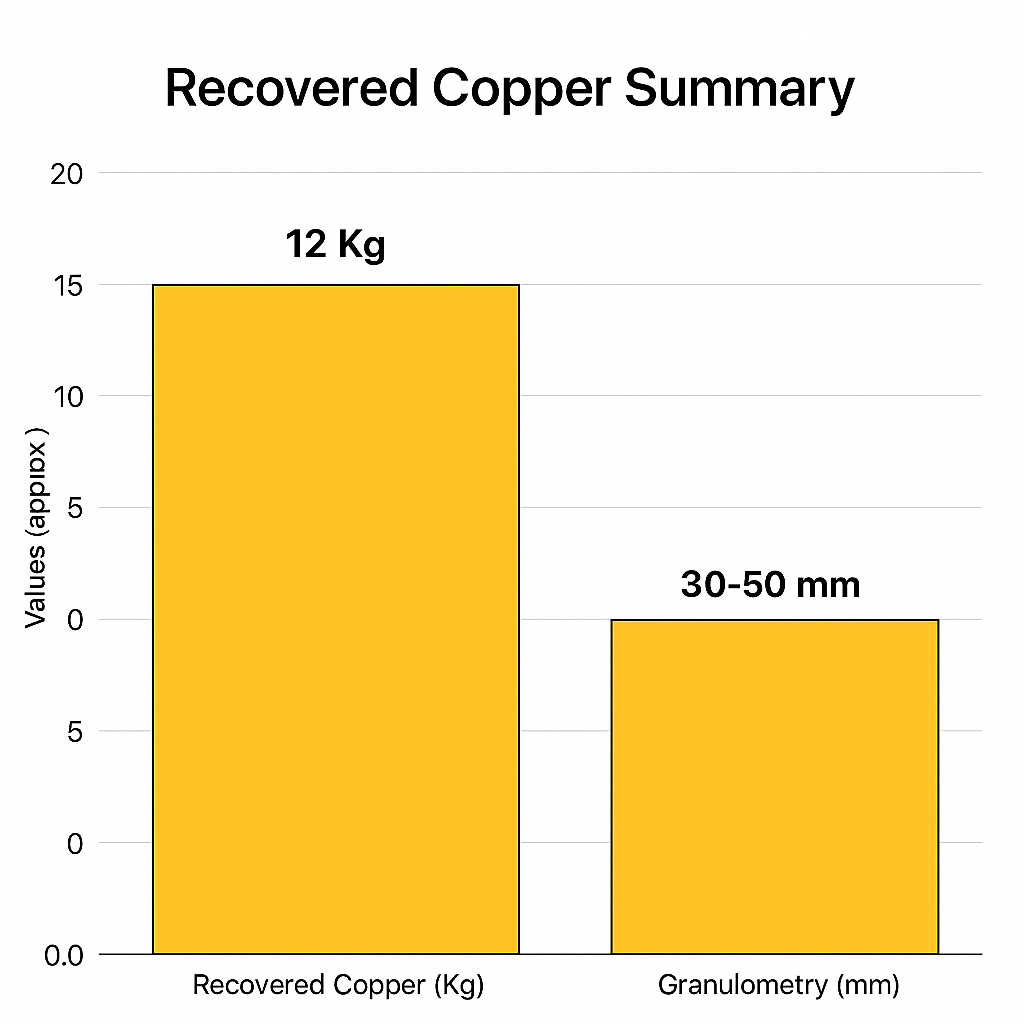

5. 05Rubans de cuivre étamé

   Rubans et busbars interconnectent les cellules. Ils ne sont ni simplement posés ni extractibles : ils sont noyés et fondus dans l’encapsulant. Pas plus épais que deux feuilles de papier d’imprimante.

   Épaisseur typique 0,15 – 0,30 mm

6. 06Deuxième couche d’EVA

   Colle les cellules à l’arrière du panneau.

   Épaisseur typique 0,40 – 0,60 mm

7. 07Backsheet

   La feuille polymère arrière. Dans les modules verre-verre, elle est remplacée par un second verre.

   Épaisseur typique 0,30 – 0,40 mm

8. 08Junction box

   Relie le panneau à l’extérieur par les câbles de sortie.
